راه‌اندازی ساعت مرکزی
راه‌اندازی ساعت مرکزی با هدف ایجاد یک مرجع زمانی مشترک برای تجهیزات یک مجموعه انجام میشود. در این ساختار، سیستم مادر ساعت یا Master Clock زمان مرجع را در اختیار ساعتهای دیجیتال، سرورها، دوربین‌های مداربسته، سیستم‌های کنترل تردد، تجهیزات پیجینگ و سایر کلاینت‌های شبکه قرار می‌دهد تا اختلاف زمانی میان دستگاه‌ها به حداقل برسد.
در سیستم‌های تحت شبکه، تبادل زمان معمولاً از طریق پروتکل NTP (Network Time Protocol) یا در برخی تجهیزات از طریق SNTP انجام میشود. منبع زمان می‌تواند یک NTP Server عمومی، سرور داخلی، گیرنده GPS/GNSS یا مرجع دیگری باشد که متناسب با دقت و پایداری موردنیاز پروژه انتخاب شده است.
در این راهنما، مراحل انتخاب معماری مناسب، اتصال ساعت‌ها، تنظیم IP Address و NTP Server، پیکربندی کلاینت‌ها و آزمایش نهایی همگام‌سازی را بررسی می‌کنیم. برای شبکههای صنعتی، بیمارستانی یا ایزوله نیز نحوه استفاده از Local NTP Server و کاهش وابستگی سیستم به اینترنت توضیح داده خواهد شد.
راهنمای راه اندازی ساعت مرکزی
اگر فرصت مطالعه ندارید، این پادکست را گوش کنید.
چرا به سیستم مادر ساعت (Master Clock) نیاز داریم؟
اختلاف حتی چند ثانیه‌ای میان تجهیزات می‌تواند زمان ثبت رویدادها، لاگ‌های سیستمی، تصاویر دوربین‌ها و گزارش‌های عملیاتی را ناهماهنگ کند. سیستم مادر ساعت یا Master Clock یک مرجع زمانی مشترک در اختیار تجهیزات قرار می‌دهد تا ساعت‌ها و کلاینت‌های متصل، زمان خود را به‌صورت دوره‌ای با آن همگام کنند.
هماهنگی زمان تجهیزات
سرورها، دوربین‌های مداربسته، سیستم‌های کنترل تردد، تجهیزات پیجینگ و ساعتهای دیجیتال می‌توانند زمان را از یک NTP Server مشترک دریافت کنند. این هماهنگی، تطبیق لاگ‌ها و بررسی ترتیب رویدادها را ساده‌تر می‌کند.
کاهش تنظیمات و نگهداری دستی
با همگام‌سازی خودکار، نیازی نیست زمان هر ساعت یا دستگاه به‌صورت جداگانه تنظیم شود. این موضوع به‌ویژه در مجموعه‌هایی که تعداد زیادی نمایشگر و تجهیز شبکه دارند، احتمال خطای انسانی و زمان نگهداری را کاهش می‌دهد.
مدیریت و پایش متمرکز
در صورت پشتیبانی تجهیزات و نرم‌افزار، مدیر شبکه می‌تواند وضعیت اتصال، تنظیمات زمان و عملکرد ساعتهای دیجیتال را از یک پنل مرکزی بررسی کند. امکانات دقیق مدیریت و مانیتورینگ باید براساس مدل تجهیزات مشخص شوند.
امنیت سایبری
استفاده از Local NTP Server به سازمان اجازه می‌دهد منبع زمان، دسترسی کلاینت‌ها و مسیر تبادل اطلاعات را در شبکه داخلی کنترل کند. محدودکردن دسترسی به دستگاه‌های مجاز و پیکربندی صحیح فایروال نیز می‌تواند ریسک دریافت زمان از منابع نامعتبر را کاهش دهد.
روش‌های راه‌اندازی سیستم ساعت مرکزی
معماری سیستم ساعت مرکزی باید براساس تعداد تجهیزات، دقت موردنیاز، دسترسی به اینترنت، حساسیت مجموعه و زیرساخت شبکه انتخاب شود. در بعضی پروژه‌ها یک Public NTP Server پاسخ‌گو است؛ اما شبکههای سازمانی، صنعتی یا ایزوله معمولاً به سرور داخلی و منبع زمان قابل‌کنترل نیاز دارند.
۱. استفاده از سرور عمومی NTP (Public NTP Server)
در این روش، تجهیزات یا سرور داخلی زمان را از یک سرویس عمومی در اینترنت دریافت می‌کنند. مناسب برای: شبکههای کوچک و محیطهای اداری غیرحساس مزیت: راه‌اندازی ساده و عدم نیاز به منبع زمان اختصاصی محدودیت: وابستگی به اینترنت، تأخیر متغیر و کنترل کمتر بر منبع زمان
۲. راه‌اندازی سرور داخلی NTP (Local NTP Server)
در این معماری، یک NTP Server داخل شبکه سازمان قرار می‌گیرد و کلاینت‌ها زمان خود را از آن دریافت می‌کنند. سرور داخلی نیز می‌تواند با یک یا چند منبع بالادستی همگام شود. مناسب برای: سازمان‌ها، بیمارستان‌ها، دیتاسنترها و شبکههای صنعتی مزیت: مدیریت متمرکز، کاهش درخواست‌های اینترنتی و امکان کنترل دسترسی کلاینت‌ها نکته: ادامه دقت زمان هنگام قطع اینترنت به منبع داخلی و قابلیت Holdover سرور بستگی دارد.
۳. استفاده از منبع زمان GPS/GNSS
در پروژه‌هایی که به مرجع زمانی مستقل از اینترنت نیاز دارند، می‌توان NTP Server را به گیرنده GPS/GNSS مجهز کرد. سرور، سیگنال زمانی دریافتی را پردازش کرده و از طریق شبکه در اختیار کلاینت‌ها قرار می‌دهد. مناسب برای: شبکههای ایزوله، زیرساخت‌های حساس و مراکز نیازمند مرجع مستقل مزیت: دریافت زمان مرجع بدون وابستگی دائمی به اینترنت نکته: محل نصب آنتن، دید مناسب به آسمان و مشخصات فنی گیرنده بر عملکرد سیستم اثر می‌گذارند.
۴. معماری ترکیبی و سرور پشتیبان (Redundant NTP)
در این روش، چند منبع زمان یا چند NTP Server برای شبکه تعریف میشود. برای مثال، یک سرور اصلی متصل به GPS/GNSS و یک سرور پشتیبان می‌توانند هم‌زمان در معماری سیستم قرار بگیرند. مناسب برای: پروژه‌هایی که توقف همگام‌سازی زمان در آن‌ها قابل‌قبول نیست مزیت: کاهش وابستگی به یک سرور یا یک منبع زمان نکته: اولویت منابع، نحوه تشخیص خطا و رفتار سیستم هنگام قطع منبع اصلی باید از قبل پیکربندی و آزمایش شود.
اتصال ویندوز، لینوکس و macOS به NTP Server
پس از راه‌اندازی NTP Server، باید آدرس سرور زمان روی کلاینت‌های شبکه تعریف شود. روش پیکربندی به سیستم‌عامل و سرویس همگام‌سازی فعال روی دستگاه بستگی دارد. پیش از شروع، مطمئن شوید کلاینت به آدرس IP یا نام DNS سرور دسترسی دارد و ترافیک UDP 123 در مسیر شبکه مسدود نشده است.
در ویندوزهای مستقل از دامنه، Command Prompt یا PowerShell را با دسترسی Administrator اجرا کنید و به‌جای [NTP_SERVER]، آدرس IP یا نام DNS ساعت مرکزی را وارد کنید:
w32tm /config /manualpeerlist:"[NTP_SERVER],0x8" /syncfromflags:MANUAL /update
سپس سرویس زمان را دوباره راه‌اندازی کرده و همگام‌سازی را اجرا کنید:
net stop w32time
net start w32time
w32tm /resync
برای مشاهده منبع زمانی فعال و وضعیت همگام‌سازی از دستورهای زیر استفاده کنید:
w32tm /query /source
w32tm /query /status
مقدار 0x8 باعث میشود سرویس Windows Time درخواست‌ها را در حالت Client Mode ارسال کند. در شبکههای مبتنی بر Active Directory، کلاینت‌ها معمولاً باید از ساختار زمانی دامنه و Domain Controller پیروی کنند؛ بنابراین تغییر منبع زمان آن‌ها باید مطابق معماری دامنه انجام شود.
روش پیکربندی لینوکس به سرویس فعال روی سیستم بستگی دارد. در توزیع‌هایی که از chrony استفاده می‌کنند، آدرس ساعت مرکزی را در فایل تنظیمات chrony.conf به‌عنوان منبع زمان تعریف کنید:
server [NTP_SERVER] iburst
پس از ذخیره تنظیمات، سرویس را راه‌اندازی مجدد کنید:
sudo systemctl restart chrony
برای بررسی منبع انتخاب‌شده و وضعیت همگام‌سازی می‌توان از دستورهای زیر استفاده کرد:
chronyc sources -v
chronyc tracking
اگر سیستم از systemd-timesyncd استفاده می‌کند، آدرس سرور در فایل timesyncd.conf و مقابل گزینه NTP= قرار می‌گیرد. پیش از تغییر تنظیمات بررسی کنید کدام سرویس زمان روی سیستم فعال است؛ اجرای هم‌زمان چند سرویس همگام‌سازی می‌تواند باعث تداخل شود.
در macOS می‌توان آدرس سرور زمان را از طریق ابزار systemsetup تعیین کرد. در Terminal دستور زیر را اجرا کنید و [NTP_SERVER] را با آدرس واقعی جایگزین کنید:
sudo systemsetup -setnetworktimeserver [NTP_SERVER]
سپس استفاده از زمان شبکه را فعال کنید:
sudo systemsetup -setusingnetworktime on
برای بررسی سرور تنظیم‌شده از دستور زیر استفاده کنید:
sudo systemsetup -getnetworktimeserver
نکته فنی: تنظیم Time Zone با همگام‌سازی NTP متفاوت است. اگر منطقه زمانی دستگاه اشتباه باشد، ممکن است ارتباط با سرور برقرار باشد اما ساعت محلی نادرست نمایش داده شود.
چه زمانی به NTP Server داخلی نیاز داریم؟
استفاده از Local NTP Server برای همه شبکه‌ها ضروری نیست. این راهکار بیشتر در مجموعه‌هایی ارزش دارد که هماهنگی زمان تجهیزات، کنترل منبع زمانی یا ادامه فعالیت در شرایط اختلال برای آن‌ها اهمیت عملیاتی دارد.
شبکههای ایزوله یا بدون اینترنت
در شبکه‌هایی که دسترسی مستقیم به اینترنت ندارند، NTP Server داخلی می‌تواند زمان را از یک منبع محلی مانند GPS/GNSS دریافت کرده و در اختیار تجهیزات قرار دهد.
ثبت هماهنگ لاگ‌ها و رویدادها
هماهنگی زمان سرورها، دوربین‌ها، سیستم‌های کنترل تردد و تجهیزات امنیتی، بررسی ترتیب رخدادها و تطبیق لاگ‌های سیستمی را ساده‌تر می‌کند.
تعداد زیاد تجهیزات و کلاینت‌ها
وقتی تعداد زیادی ساعت دیجیتال، سرور یا تجهیز شبکه وجود دارد، تعریف یک منبع زمانی مشترک از تنظیم جداگانه هر دستگاه جلوگیری می‌کند.
نیاز به کنترل منبع زمان
مدیر شبکه می‌تواند مشخص کند کلاینت‌ها از کدام سرور زمان دریافت کنند و دسترسی به منابع ناشناس یا خارج از سیاست سازمان را محدود سازد.
نیاز به افزونگی و تداوم سرویس
در پروژههای حساس می‌توان سرور اصلی، سرور پشتیبان و چند منبع زمان را در نظر گرفت. ادامه عملکرد هنگام قطع اینترنت به معماری Redundancy و قابلیت Holdover تجهیزات بستگی دارد.
نتیجه‌گیری فنی: استقرار سیستم مادر ساعت داخلی، کارایی و پایداری شبکههای بزرگ را تضمین کرده و از تداخل زمان در دیتاسنترها و سیستم‌های نظارتی جلوگیری می‌کند.
اجزای سیستم ساعت مرکزی و نقش هرکدام
یک سیستم ساعت مرکزی معمولاً از منبع زمان، سرور مرکزی و تجهیزات نمایش‌دهنده تشکیل میشود. نحوه انتخاب و اتصال این اجزا به دقت موردنیاز، ساختار شبکه و شرایط اجرایی پروژه بستگی دارد.
منبع زمان GPS/GNSS
گیرنده GPS/GNSS سیگنال زمانی ماهواره‌ها را دریافت کرده و در اختیار سیستم مادر ساعت قرار می‌دهد. این راهکار برای شبکههای ایزوله یا پروژه‌هایی مناسب است که می‌خواهند وابستگی دائمی به اینترنت را کاهش دهند.
سیستم مادر ساعت و NTP Server
سیستم مادر ساعت یا Master Clock زمان را از منبع مرجع دریافت کرده و از طریق NTP یا پروتکل‌های سازگار در اختیار کلاینت‌ها قرار می‌دهد. امکانات دقیق آن می‌تواند شامل مدیریت منابع، پایش همگام‌سازی و تعریف سرور پشتیبان باشد.

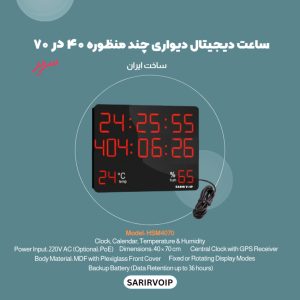

ساعت‌ها و نمایشگرهای نهایی
ساعتهای دیجیتال تحت شبکه به‌عنوان NTP Client زمان را از سرور دریافت می‌کنند. برخی مدل‌ها از PoE (Power over Ethernet) برای تأمین برق و بعضی نمایشگرها از حالت World Clock برای نمایش چند منطقه زمانی پشتیبانی می‌کنند.
مقایسه روش‌های تأمین زمان برای سیستم ساعت مرکزی
| معیار مقایسه | سرور عمومی Public NTP Server | سرور داخلی با منبع اینترنتی Local NTP Server | سرور داخلی با GPS/GNSS |
|---|---|---|---|
| منبع مرجع | سرور عمومی در اینترنت | یک یا چند سرور بالادستی | سیگنال زمانی ماهواره‌ای |
| نیاز به اینترنت | دائمی | برای دریافت مرجع خارجی لازم است | برای دریافت زمان مرجع لازم نیست |
| کنترل مدیر شبکه | محدود | بالا | بالا |
| عملکرد هنگام قطع اینترنت | دریافت زمان از منبع متوقف میشود | به قابلیت Holdover سرور بستگی دارد | در صورت دریافت معتبر سیگنال ادامه پیدا می‌کند |
| پیچیدگی اجرا | کم | متوسط | بیشتر؛ نیازمند گیرنده و نصب مناسب آنتن |
| کاربرد مناسب | شبکههای کوچک و غیرحساس | سازمان‌ها و شبکههای داخلی | شبکههای ایزوله و پروژههای حساس |
| هزینه نسبی اجرا | پایین | متوسط | بالاتر |
مراحل نصب و اتصال نمایشگر به سیستم ساعت مرکزی
پس از آماده‌شدن سرور زمان و زیرساخت ارتباطی، نمایشگرهای ساعت در نقاط تعیین‌شده نصب و به سیستم مرکزی متصل می‌شوند. روش کابلکشی، تغذیه و پیکربندی هر نمایشگر باید براساس مدل دستگاه و معماری پروژه انتخاب شود.
۱. اتصال از طریق شبکه LAN
در این روش، نمایشگر با کابل شبکه به سوئیچ متصل شده و به‌عنوان NTP Client زمان را از NTP Server دریافت می‌کند. برای راه‌اندازی باید IP Address، Subnet Mask، Gateway و آدرس سرور زمان مطابق ساختار شبکه تنظیم شوند. اگر نمایشگر و سوئیچ از PoE پشتیبانی کنند، برق و داده از طریق همان کابل شبکه تأمین می‌شوند؛ در غیر این صورت نمایشگر به منبع تغذیه جداگانه نیاز دارد.
۲. اتصال صنعتی RS485
در پروژه‌هایی که تجهیزات از ارتباط RS485 پشتیبانی می‌کنند، نمایشگرها براساس توپولوژی مورد تأیید سازنده به مسیر ارتباطی متصل می‌شوند. نوع کابل، پلاریته خطوط، Device ID، فاصله مجاز، تعداد تجهیزات و مقاومت انتهایی یا Termination باید مطابق مشخصات فنی دستگاه تنظیم شوند. RS485 به‌تنهایی روش همگام‌سازی زمان را مشخص نمی‌کند؛ فرمت داده و پروتکل ارتباطی باید میان سیستم مادر ساعت و نمایشگرها سازگار باشد.
چک‌لیست نهایی نصب و تست
- مکان‌یابی: نصب در ارتفاع مناسب با دسترسی آسان جهت نگهداری و تنظیمات فیزیکی.
- پیکربندی: تنظیم آدرس IP یا ID دستگاه در نرم‌افزار مدیریت سیستم مادر ساعت.
- همگام‌سازی: اطمینان از مطابقت ثانیه‌شمار نمایشگر با مرجع ساعت اتمی شبکه.
- تست پایداری: بررسی صحت نمایش زمان پس از قطع و وصل احتمالی برق یا شبکه.
کاربردهای سیستم ساعت مرکزی در سازمان‌ها و زیرساخت‌ها
سیستم ساعت مرکزی با ایجاد یک مرجع زمانی مشترک، به هماهنگی ساعتهای دیجیتال، سرورها و تجهیزات عملیاتی کمک می‌کند. معماری و دقت موردنیاز این سیستم باید براساس حساسیت زمانی هر مجموعه و نوع تجهیزات متصل تعیین شود.
شبکههای بانکی و مالی
هماهنگی زمان سرورها، پایانه‌ها و سامانه‌های ثبت تراکنش، تطبیق رویدادهای مالی و بررسی ترتیب عملیات را ساده‌تر می‌کند. منبع زمان و سطح دسترسی باید مطابق سیاست‌های امنیتی مجموعه انتخاب شوند.
بیمارستان و اتاق عمل
ساعت مرکزی می‌تواند زمان نمایشگرهای اتاق عمل، بخش‌های درمانی و سامانه‌های ثبت رویداد را هماهنگ کند. این یکپارچگی در ثبت زمان اقدامات پزشکی و بررسی گزارش‌های بالینی اهمیت دارد.
فرودگاه و برج مراقبت
هماهنگی ساعتهای عملیاتی، نمایشگرهای پرواز و سامانه‌های مرتبط، اختلاف زمان میان بخش‌های مختلف فرودگاه را کاهش می‌دهد. معماری نهایی باید مطابق الزامات فنی و ایمنی مجموعه طراحی شود.
مترو و ایستگاه‌های قطار
ساعتهای ایستگاه، نمایشگرهای اطلاع‌رسانی و سامانه‌های عملیاتی می‌توانند از یک مرجع زمانی مشترک استفاده کنند. این هماهنگی به نمایش یکسان زمان و مدیریت بهتر برنامه‌های حرکت کمک می‌کند.
سایر کاربردها در یک نگاه
- هتل‌ها: ساعت دیجیتال هتلی
- فروشگاه‌ها: ساعتهای دیجیتال فروشگاهی
- دیتاسنترها: همگام‌سازی لاگ سرور
سؤالات متداول درباره سیستم‌های ساعت مرکزی
بله؛ تجهیزات Master Clock سریر با استفاده از NTP سرور داخلی، به صورت مستقل از اینترنت عمل کرده و زمان را در شبکه محلی شما با دقت میلی‌ثانیه همگام‌سازی می‌کنند.
سرورهای عمومی وابستگی شدیدی به کیفیت شبکه دارند و امنیت پایینی دارند. سرور داخلی دقت مطلق را در محیطهای ایزوله تضمین کرده و با حذف دسترسی اینترنتی، ریسک حملات سایبری را به حداقل می‌رساند.
پورت UDP 123 پورت استاندارد برای ارتباطات پروتکل NTP است. برای اینکه نمایشگرها و سرورهای شبکه بتوانند زمان را از ساعت مرکزی دریافت کنند، این پورت باید در فایروالِ شبکه محلیِ شما باز باشد.
در مدلهای دارای تکنولوژی PoE (Power over Ethernet)، برقِ مورد نیاز ساعت مستقیماً از طریق همان کابل شبکه تأمین میشود و نیازی به کابلکشی برق مجزا نیست.
بسته به محیط، استفاده از LAN برای شبکههای مدرن و استفاده از RS485 برای محیطهای صنعتی که نیاز به فواصل کابلکشی طولانیتر و پایداری فیزیکی دارند، بهترین گزینهها هستند.
