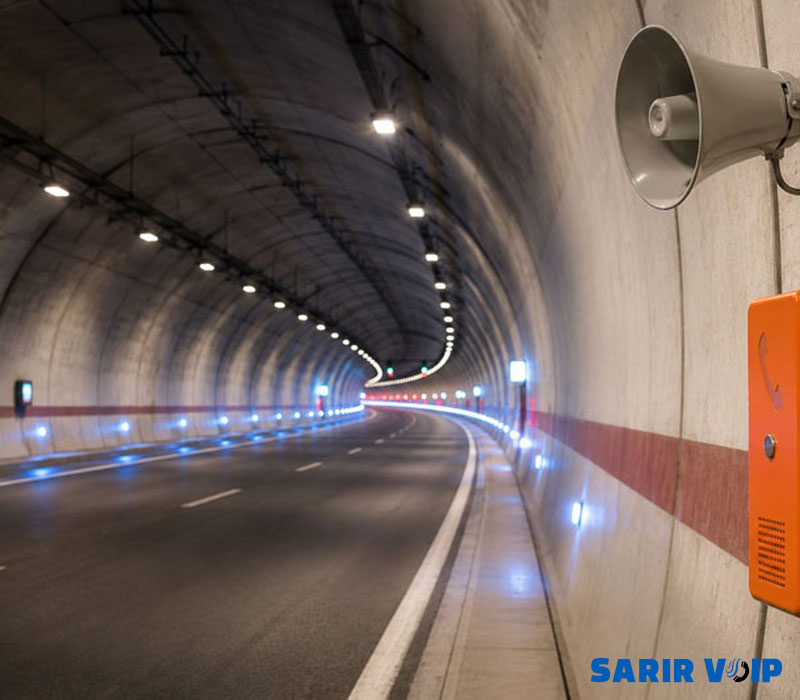

سیستم پیجینگ تونل
اهمیت سیستم پیجینگ در تونل‌ها (Tunnel paging system) نقش بسیار مهمی در تامین امنیت و اطلاع‌رسانی مؤثر دارد. تونل‌ها، به عنوان مسیرهای حیاتی که غالباً در زیر زمین یا زیر آب قرار دارند، محیط‌هایی هستند که در آن‌ها دسترسی به اطلاعات برای رانندگان و عابرین بسیار حیاتی است. سیستم پیجینگ یا اعلام عمومی در این مکان‌ها به منظور ارسال پیام‌های ایمنی، هشدارهای اضطراری و دیگر اطلاعات ضروری به کاربران تونل مورد استفاده قرار می‌گیرد.
در طراحی سیستم صوتی تونل، عواملی مانند صدای ترافیک و جت‌فن‌ها، بازتاب صوت، طول تونل، تعداد زون‌ها و شرایط محیطی بررسی می‌شوند. براساس نیاز پروژه، این سیستم می‌تواند با تلفن‌های اضطراری، سامانه اعلام حریق، مرکز کنترل ترافیک و زیرساخت شبکه یکپارچه شود.
راهنمای خرید سیستم پیجینگ تونل
اگر فرصت مطالعه ندارید، این پادکست را گوش کنید.

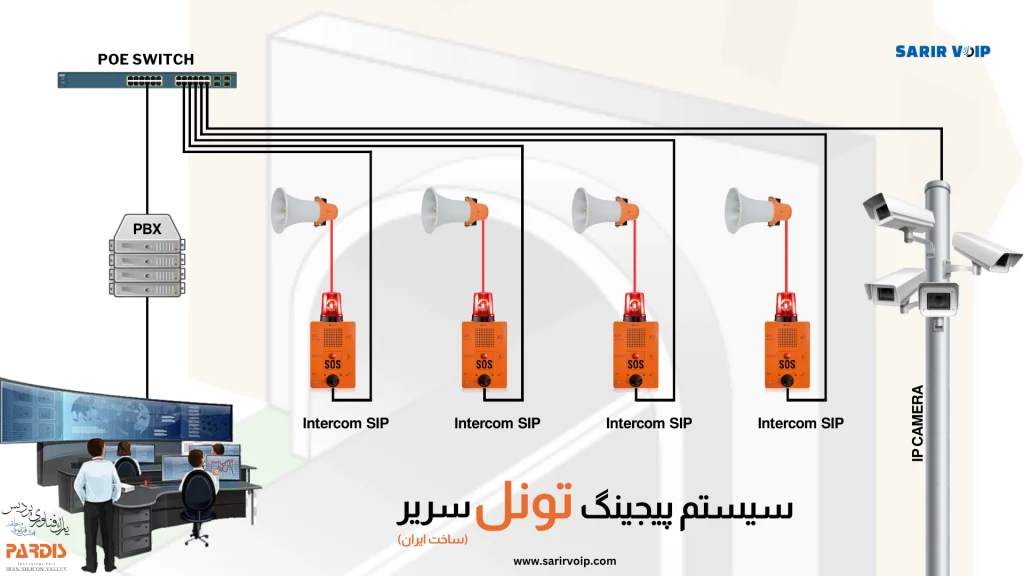

اجزای اصلی سیستم پیجینگ تونل
بلندگوهای تونلی
عملکرد مطمئن سیستم پیجینگ تونل به هماهنگی تجهیزات صوتی، ارتباطی و زیرساخت شبکه وابسته است. نوع و تعداد هر تجهیز باید براساس طول تونل، تعداد زون‌ها، سطح نویز و سناریوهای اضطراری پروژه تعیین شود.
میکروفون پیجینگ
میکروفون پیجینگ در اتاق کنترل برای ارسال پیام زنده به تمام تونل یا زون انتخاب‌شده استفاده می‌شود. امکان انتخاب سریع زون‌ها، وضوح صدا و دسترسی آسان اپراتور در این بخش اهمیت دارد.
آمپلی‌فایر سیستم صوتی
آمپلی‌فایر توان موردنیاز بلندگوهای متصل را تأمین می‌کند. ظرفیت و تعداد خروجی‌های آن باید براساس مجموع بار بلندگوها، تعداد مدارها و ساختار زون‌بندی سیستم محاسبه شود.
نرم‌افزار و مرکز مدیریت
نرم‌افزار مدیریت امکان انتخاب زون، پخش پیام زنده یا ضبط‌شده و کنترل تجهیزات را در اختیار اپراتور قرار می‌دهد. قابلیت‌های دقیق آن باید براساس نرم‌افزار و تجهیزات انتخاب‌شده برای پروژه بررسی شوند.
تلفن اضطراری و اینترکام
تلفن اضطراری یا اینترکام ارتباط دوطرفه افراد داخل تونل با اتاق کنترل را فراهم می‌کند. این تجهیزات معمولاً در نقاط اضطراری نصب می‌شوند تا گزارش حادثه و دریافت دستورهای ایمنی سریع‌تر انجام شود.
نقش تلفن اضطراری در سیستم پیجینگ تونل
سیستم پیجینگ برای ارسال یک‌طرفه پیام از اتاق کنترل به افراد داخل تونل استفاده می‌شود؛ اما تلفن اضطراری یا اینترکام، امکان ارتباط دوطرفه را فراهم می‌کند. در زمان تصادف، آتش‌سوزی، خرابی خودرو یا مشاهده دود، کاربران می‌توانند از نزدیک‌ترین نقطه اضطراری با اپراتور تماس بگیرند و موقعیت یا شرایط حادثه را گزارش کنند.
این تجهیزات معمولاً در نقاط مشخص و قابل‌دسترسی تونل نصب می‌شوند. نوع بدنه، درجه حفاظت، روش برقراری تماس، امکان تماس تک‌دکمه‌ای و سازگاری با شبکه باید براساس شرایط محیطی و سناریوی ایمنی پروژه انتخاب شوند. ترکیب تلفن اضطراری با سیستم پیجینگ تونل، ارتباط رفت‌وبرگشتی میان افراد حاضر در مسیر و مرکز کنترل را تکمیل می‌کند.
برای کسب اطلاعات بیشتر در مورد تلفن اضطراری صنعتی تحت شبکه، اینجا کلیک کنید.
طراحی و نصب سیستم پیجینگ تونل
طراحی سیستم صوتی تونل فقط به انتخاب بلندگو و آمپلی‌فایر محدود نمی‌شود. برای رسیدن به پوشش یکنواخت و پیام قابل‌فهم، باید شرایط آکوستیکی، سطح نویز، طول مسیر، تعداد زون‌ها و زیرساخت شبکه به‌صورت هم‌زمان بررسی شوند.
سطح صدای ترافیک، جت‌فن‌ها و تجهیزات مکانیکی باید پیش از انتخاب توان و محل نصب بلندگوها اندازه‌گیری شود. شکل مقطع تونل، میزان بازتاب صوت، ارتفاع نصب و موانع مسیر نیز بر وضوح پیام اثر می‌گذارند. فاصله بلندگوها نباید با یک عدد ثابت برای تمام تونل‌ها تعیین شود. نوع بلندگو، زاویه پخش، توان خروجی و نتایج محاسبات یا آزمایش آکوستیکی، مبنای نهایی جانمایی تجهیزات هستند.
- طول، هندسه، شرایط محیطی و سطح نویز تونل بررسی می‌شود.
- زون‌های صوتی و سناریوهای عمومی و اضطراری تعریف می‌شوند.
- نوع بلندگو، توان آمپلی‌فایر و محل نصب تجهیزات تعیین می‌شود.
- مسیر شبکه، فیبر، کابل صوتی و برق اضطراری طراحی می‌شود.
- تجهیزات نصب و تنظیمات نرم‌افزاری و ارتباطی انجام می‌شوند.
- پوشش صوتی، وضوح پیام، انتخاب زون و عملکرد در شرایط اضطراری آزمایش می‌شود.
صدای بالای ترافیک، بازتاب صوت، رطوبت، گردوغبار، جریان هوا و محدودیت دسترسی به مسیر، اجرای سیستم را پیچیده می‌کنند. طول زیاد تونل نیز می‌تواند طراحی شبکه، کابل‌کشی و تأمین برق تجهیزات را تحت‌تأثیر قرار دهد. در پروژه‌های حساس باید وضعیت ارتباط شبکه، برق اضطراری و خرابی تجهیزات نیز پایش شود تا نقص یک بخش، پوشش کل تونل را مختل نکند. جزئیات افزونگی و زمان پشتیبانی برق براساس الزامات ایمنی هر پروژه تعیین می‌شوند.
سنجش وضوح گفتار (STI) در سیستم صوتی تونل
در سیستم پیجینگ تونل، بلندبودن صدا به‌تنهایی کافی نیست؛ پیام باید در میان صدای ترافیک، جت‌فن‌ها و بازتاب‌های صوتی قابل‌فهم باشد. به همین دلیل، وضوح گفتار یکی از معیارهای مهم طراحی و آزمایش سیستم صوتی و هشدار اضطراری تونل است.
سیستم صوتی عمومی و هشدار اضطراری تونل
سیستم‌های PA/VA برای پخش پیام‌های عمومی و اضطراری استفاده می‌شوند. در زمان حادثه، پیام باید در زون موردنظر با وضوح مناسب پخش شود تا رانندگان، مسافران یا نیروهای عملیاتی بتوانند دستورها را به‌درستی دریافت کنند.
شاخص انتقال گفتار STI چیست؟
شاخص انتقال گفتار یا Speech Transmission Index معیاری برای سنجش میزان قابل‌فهم‌بودن گفتار در یک محیط است. این شاخص تحت‌تأثیر نویز پس‌زمینه، بازتاب صوت، فاصله بلندگوها، جهت پخش و کیفیت تجهیزات قرار می‌گیرد. روش اندازه‌گیری و ارزیابی STI در استاندارد IEC 60268-16:2020 تشریح شده است. مقدار هدف یا حد پذیرش باید براساس مشخصات فنی پروژه و الزامات مرجع تأییدکننده تعیین شود و نباید یک عدد ثابت را برای تمام تونل‌ها در نظر گرفت.
تأثیر نویز پس‌زمینه بر وضوح پیام
صدای خودروها، تجهیزات تهویه و جت‌فن‌ها می‌تواند بخش‌هایی از پیام را پوشش دهد و فهم گفتار را کاهش دهد. سطح صدای سیستم باید با توجه به نویز واقعی هر محدوده تنظیم شود؛ بااین‌حال، افزایش بیش‌ازحد صدا نیز می‌تواند اعوجاج و بازتاب را بیشتر کند.
آزمایش وضوح گفتار پس از نصب
پس از راه‌اندازی، وضوح پیام باید در نقاط مختلف تونل و در شرایط کاری واقعی آزمایش شود. نتیجه این تست می‌تواند نیاز به اصلاح زاویه بلندگو، فاصله نصب، سطح خروجی یا تنظیمات پردازش صدا را مشخص کند.
راهنمای تفسیر مقادیر STI
مقدار شاخص انتقال گفتار بین صفر و یک قرار می‌گیرد. هرچه این عدد به یک نزدیک‌تر باشد، پیام پخش‌شده با وضوح بیشتری در محل شنونده دریافت می‌شود. دسته‌بندی‌های زیر برای تفسیر کلی نتیجه اندازه‌گیری استفاده می‌شوند:
| بازه STI | ارزیابی کیفیت گفتار | تفسیر کلی |
|---|---|---|
| ۰ تا کمتر از ۰٫۳۰ | نامناسب | بخش قابل‌توجهی از پیام قابل‌فهم نیست |
| ۰٫۳۰ تا کمتر از ۰٫۴۵ | ضعیف | درک گفتار دشوار است |
| ۰٫۴۵ تا کمتر از ۰٫۶۰ | متوسط | گفتار تا حدی قابل‌فهم است |
| ۰٫۶۰ تا کمتر از ۰٫۷۵ | خوب | پیام با وضوح مناسبی دریافت می‌شود |
| ۰٫۷۵ تا ۱ | عالی | انتقال گفتار وضوح بسیار بالایی دارد |
این دسته‌بندی برای تفسیر کیفیت گفتار کاربرد دارد، اما به‌تنهایی معیار قبولی سیستم پیجینگ تونل نیست. حد پذیرش نهایی باید براساس الزامات فنی همان پروژه، نقاط اندازه‌گیری و شرایط واقعی بهره‌برداری تعیین شود.
مقدار STI باید در چند نقطه از هر زون و در شرایط واقعی نویز اندازه‌گیری شود؛ یک نتیجه منفرد نمی‌تواند کیفیت صوت در تمام طول تونل را نشان دهد.
برای بهبود وضوح گفتار می‌توان جانمایی و زاویه بلندگوها، فاصله میان تجهیزات، سطح خروجی، تنظیمات پردازش صدا و تعداد زون‌های صوتی را بازبینی کرد. پس از اعمال تغییرات، آزمایش باید تکرار شود تا نتیجه نهایی مستند و قابل‌ارزیابی باشد.
آکوستیک تونل چگونه بر وضوح پیام اثر می‌گذارد؟
سطوح سخت و مسیر کشیده تونل باعث بازتاب و امتداد صدا می‌شوند. هم‌زمان، صدای ترافیک، جت‌فن‌ها و تجهیزات مکانیکی می‌تواند بخش‌هایی از پیام را پوشش دهد. در نتیجه، ممکن است صدا بلند باشد اما کلمات به‌درستی فهمیده نشوند.
روش‌های بهبود آکوستیک و وضوح پیام
جانمایی دقیق بلندگوها، انتخاب زاویه پخش مناسب و تنظیم سطح خروجی، از مهم‌ترین روش‌های کاهش هم‌پوشانی صوتی هستند. در صورت نیاز می‌توان از بلندگوهای جهت‌دار، پردازش سیگنال و تأخیر زمانی کنترل‌شده برای هماهنگی پخش در طول مسیر استفاده کرد. استفاده از پوشش‌های جاذب صوت نیز باید با توجه به الزامات حریق، مقاومت محیطی و شرایط نگهداری تونل بررسی شود. راهکار نهایی براساس نتایج محاسبات آکوستیکی و آزمایش میدانی انتخاب می‌شود.
ابزارهای بررسی آکوستیک تونل
صداسنج برای اندازه‌گیری سطح نویز پس‌زمینه و میکروفون اندازه‌گیری برای ثبت پاسخ صوتی در نقاط مختلف استفاده می‌شوند. دستگاه‌های سازگار با STI/STIPA نیز میزان قابل‌فهم‌بودن پیام را پس از نصب ارزیابی می‌کنند. در مرحله طراحی می‌توان از نرم‌افزارهای مدل‌سازی آکوستیکی برای پیش‌بینی پوشش بلندگوها، بازتاب صوت و نقاط کم‌پوشش استفاده کرد. نتایج مدل‌سازی باید پس از اجرا با اندازه‌گیری واقعی در محل تطبیق داده شوند.
اهمیت کاهش بازتاب صدا در سیستم پیجینگ تونل
کاهش بازتاب صدا، یا اکو، در تونل‌ها نقش بسیار مهمی در بهبود وضوح و کیفیت پیام‌های صوتی ایفا می‌کند. بازتاب صدا زمانی رخ می‌دهد که امواج صوتی پس از برخورد به دیوارها و سطوح مختلف محیط بازتاب می‌یابند و موجب ایجاد صدای اضافی و تداخل با صدای اصلی می‌شوند. این بازتاب‌ها می‌توانند کیفیت پیام‌های پیجینگ را کاهش داده و درک صحیح اطلاعات را برای کاربران تونل دشوار کنند.
جانمایی و جهت بلندگوها
فاصله، زاویه و جهت پخش بلندگوها باید به‌گونه‌ای تعیین شود که صدا در مسیر تونل یکنواخت باشد و هم‌پوشانی میان بلندگوهای مجاور، وضوح پیام را کاهش ندهد.
تنظیم و پردازش صدا
تنظیم سطح خروجی، تأخیر زمانی و پردازش سیگنال می‌تواند از تداخل صدا میان نقاط مختلف جلوگیری کند. تنظیمات نهایی باید براساس اندازه‌گیری واقعی در محل انجام شوند.
کنترل بازتاب و نویز
در صورت نیاز می‌توان از تجهیزات جهت‌دار یا پوشش‌های جاذب صوت سازگار با الزامات پروژه استفاده کرد. انتخاب راهکار باید شرایط حریق، رطوبت، نگهداری و محیط تونل را نیز در نظر بگیرد.
کاهش بازتاب صدا با استفاده از مواد جاذب صدا، بهینه‌سازی طراحی بلندگوها و تنظیمات صوتی دقیق، نقش مهمی در بهبود کیفیت و وضوح صدا در سیستم‌های پیجینگ تونل دارد. این امر به افزایش ایمنی و کارایی سیستم در شرایط اضطراری کمک می‌کند و موجب می‌شود که کاربران تونل بتوانند پیام‌های صوتی را به درستی درک کنند.
فاصله و جانمایی بلندگوهای تونل چگونه تعیین می‌شود؟
فاصله بلندگوها براساس سطح نویز، شکل و طول تونل، ارتفاع نصب، زاویه پخش، حساسیت و توان بلندگو تعیین می‌شود. هدف این است که تمام نقاط مسیر پوشش کافی داشته باشند، بدون اینکه هم‌پوشانی نامناسب میان بلندگوها باعث تأخیر، اکو یا کاهش وضوح پیام شود. برای تعیین فاصله نهایی باید محاسبات پوشش صوتی انجام شود و پس از نصب نیز نقاط نزدیک، میانی و دور از بلندگوها آزمایش شوند. در صورت مشاهده نقاط کم‌پوشش یا تداخل صوتی، محل نصب، زاویه بلندگوها، سطح خروجی یا تأخیر زمانی سیستم اصلاح می‌شود.
پایش، افزونگی و نگهداری سیستم پیجینگ تونل
سیستم پیجینگ تونل باید در شرایط عادی و اضطراری آماده استفاده باشد. به همین دلیل، طراحی پروژه باید فقط بر کیفیت پخش صدا متمرکز نباشد و وضعیت شبکه، برق، آمپلی‌فایرها و مسیرهای بلندگو نیز در آن بررسی شود.
پایش وضعیت تجهیزات
در صورت پشتیبانی تجهیزات و نرم‌افزار، وضعیت اتصال دستگاه‌ها، اختلال شبکه و خطاهای سیستم می‌تواند از اتاق کنترل بررسی شود. امکانات دقیق مانیتورینگ باید براساس تجهیزات انتخاب‌شده برای پروژه تعیین شوند.
برق اضطراری و افزونگی
برای کاهش احتمال توقف سیستم می‌توان استفاده از UPS، مسیر ارتباطی پشتیبان یا آمپلی‌فایر رزرو را بررسی کرد. سطح افزونگی و مدت پشتیبانی برق به اهمیت تونل و الزامات ایمنی پروژه بستگی دارد.
آزمایش و نگهداری دوره‌ای
بلندگوها، تلفن‌های اضطراری، زون‌های صوتی و پیام‌های ضبط‌شده باید در بازه‌های مشخص آزمایش شوند. بررسی وضوح صدا، سلامت کابل‌ها، وضعیت باتری‌ها و ثبت خطاها به شناسایی مشکلات پیش از وقوع شرایط اضطراری کمک می‌کند.
مدیریت و پایش سیستم پیجینگ تونل
نرم‌افزار مدیریت پیجینگ، نقطه مرکزی کنترل پیام‌ها، زون‌ها و تجهیزات متصل به سیستم صوتی تونل است. اپراتور می‌تواند از طریق این سامانه، پیام زنده یا ضبط‌شده را برای یک زون مشخص، چند زون منتخب یا تمام محدوده تونل پخش کند.
امکانات دقیق نرم‌افزار باید مطابق نسخه قابل‌ارائه مشخص شوند؛ به‌ویژه تعداد کاربران، حساب‌های SIP، اپراتورهای هم‌زمان و قابلیت مشاهده وضعیت تجهیزات.
پنل مدیریتی تحت وب
دسترسی به تنظیمات و عملیات اصلی سیستم از طریق مرورگر، مدیریت زون‌ها و اجرای پیام‌ها را برای اپراتور اتاق کنترل ساده‌تر می‌کند.
زون‌بندی و فراخوانی انتخابی
تقسیم تونل به زون‌های صوتی امکان می‌دهد پیام فقط در محدوده حادثه، مسیر تخلیه یا بخش موردنظر پخش شود. تعداد زون‌ها و نحوه کنترل مستقل آن‌ها باید در طراحی پروژه تعیین شود.
مدیریت کاربران و سطوح دسترسی
در صورت پشتیبانی نرم‌افزار، می‌توان برای اپراتورها حساب‌های جداگانه و سطح دسترسی متناسب با وظایف آن‌ها تعریف کرد. تعداد کاربران و حساب‌های SIP باید براساس ظرفیت واقعی سامانه اعلام شود.
کنترل هم‌زمان توسط چند اپراتور
اگر نرم‌افزار از دسترسی هم‌زمان پشتیبانی کند، اپراتورهای مجاز می‌توانند از ایستگاه‌های مختلف به سامانه متصل شوند. اولویت پیام‌ها و جلوگیری از تداخل فرمان‌ها باید در تنظیمات سیستم مشخص شود.
تعریف پیام‌ها و فرمان‌های سریع
پیام‌های پرتکرار مانند هشدار تخلیه، انسداد مسیر، آتش‌سوزی یا درخواست توقف تردد را می‌توان به‌صورت فرمان‌های آماده تعریف کرد تا اپراتور در شرایط اضطراری آن‌ها را سریع‌تر اجرا کند.
پایش وضعیت تجهیزات
در صورت وجود قابلیت مانیتورینگ، وضعیت ارتباط تجهیزات، آمپلی‌فایرها، نقاط پیجینگ و خطاهای سیستم در پنل نمایش داده می‌شود. نوع خطاهای قابل‌شناسایی و روش ارسال هشدار باید مطابق امکانات نسخه نرم‌افزار درج شود.
قیمت سیستم پیجینگ تونل چگونه محاسبه می‌شود؟
هزینه طراحی و اجرای سیستم پیجینگ تونل عدد ثابتی ندارد و براساس طول تونل، تعداد زون‌های صوتی، سطح نویز، تعداد ورودی‌ها و خروجی‌ها و تجهیزات موردنیاز محاسبه می‌شود. نوع بلندگوها، توان آمپلی‌فایرها، ساختار شبکه، کابل‌کشی، برق اضطراری و امکانات نرم‌افزار مدیریت نیز بر قیمت نهایی پروژه اثر می‌گذارند.
برای برآورد دقیق هزینه، ابتدا نقشه یا طول تونل، تعداد مسیرها، محل اتاق کنترل، زیرساخت شبکه و سناریوهای اضطراری بررسی می‌شوند. پس از مشخص‌شدن این اطلاعات، فهرست تجهیزات و خدمات موردنیاز پروژه تهیه خواهد شد.
عوامل مؤثر بر قیمت سیستم پیجینگ تونل
- طول، عرض و ساختار تونل
- سطح نویز و شرایط آکوستیکی
- تعداد زون‌های موردنیاز
- تعداد و نوع بلندگوها
- توان و تعداد آمپلی‌فایرها
- تجهیزات شبکه و مسیر کابل‌کشی
- تلفن‌های اضطراری و اینترکام‌ها
- نرم‌افزار مدیریت و قابلیت‌های مانیتورینگ
- برق اضطراری و تجهیزات افزونه
- هزینه نصب، تنظیم و آزمایش نهایی
برای دریافت برآورد اولیه، کافی است طول تونل، تعداد مسیرها، تعداد زون‌های موردنظر و وضعیت زیرساخت شبکه را در اختیار کارشناسان سریر قرار دهید.
سخن آخر
طراحی یک سیستم پیجینگ تونل مطمئن، تنها به انتخاب بلندگو و آمپلی‌فایر محدود نمی‌شود؛ شرایط آکوستیکی، سطح نویز، زون‌بندی، زیرساخت شبکه، برق اضطراری و سناریوهای بحران نیز باید به‌صورت یکپارچه بررسی شوند. سریر با طراحی راهکار متناسب با مشخصات هر پروژه، امکان پخش واضح پیام، مدیریت متمرکز تجهیزات و اطلاع‌رسانی سریع در شرایط عادی و اضطراری را فراهم می‌کند. برای انتخاب تجهیزات و برآورد هزینه، می‌توانید مشخصات تونل و نیازهای اجرایی پروژه را در اختیار کارشناسان سریر قرار دهید.
سؤالات متداول سیستم پیجینگ تونل
این سیستم برای پخش پیام‌های عمومی، هشدارهای اضطراری، راهنمای تخلیه و اطلاع‌رسانی به رانندگان، مسافران یا نیروهای اجرایی استفاده می‌شود. پیام‌ها را می‌توان به‌صورت زنده یا ضبط‌شده در تمام تونل یا زون‌های منتخب پخش کرد.
تعداد و فاصله بلندگوها براساس طول و شکل تونل، سطح نویز، ارتفاع نصب، زاویه پوشش، توان و حساسیت بلندگوها محاسبه می‌شود. جانمایی نهایی باید پس از بررسی آکوستیکی و آزمایش وضوح صدا در محل تأیید شود.
ادامه عملکرد سیستم به طراحی برق اضطراری آن بستگی دارد. برای پروژه‌های حساس می‌توان سرور، تجهیزات شبکه، آمپلی‌فایرها و نقاط کنترلی را به UPS یا منبع برق پشتیبان متصل کرد تا سیستم در زمان قطعی برق برای مدت مشخص فعال بماند.
در صورت سازگاری تجهیزات، امکان یکپارچه‌سازی سیستم پیجینگ با تلفن اضطراری، اعلام حریق، مرکز کنترل ترافیک و سامانه‌های مانیتورینگ وجود دارد. نوع ارتباط، فرمان‌ها و اولویت اجرای پیام‌ها باید در مرحله طراحی مشخص شوند.
قیمت نهایی به طول تونل، تعداد زون‌ها، سطح نویز، تعداد و نوع بلندگوها، توان آمپلی‌فایرها، نرم‌افزار مدیریت، کابل‌کشی، تجهیزات شبکه و برق اضطراری بستگی دارد. برای برآورد دقیق، ابتدا نقشه و نیازهای فنی پروژه بررسی می‌شوند.
